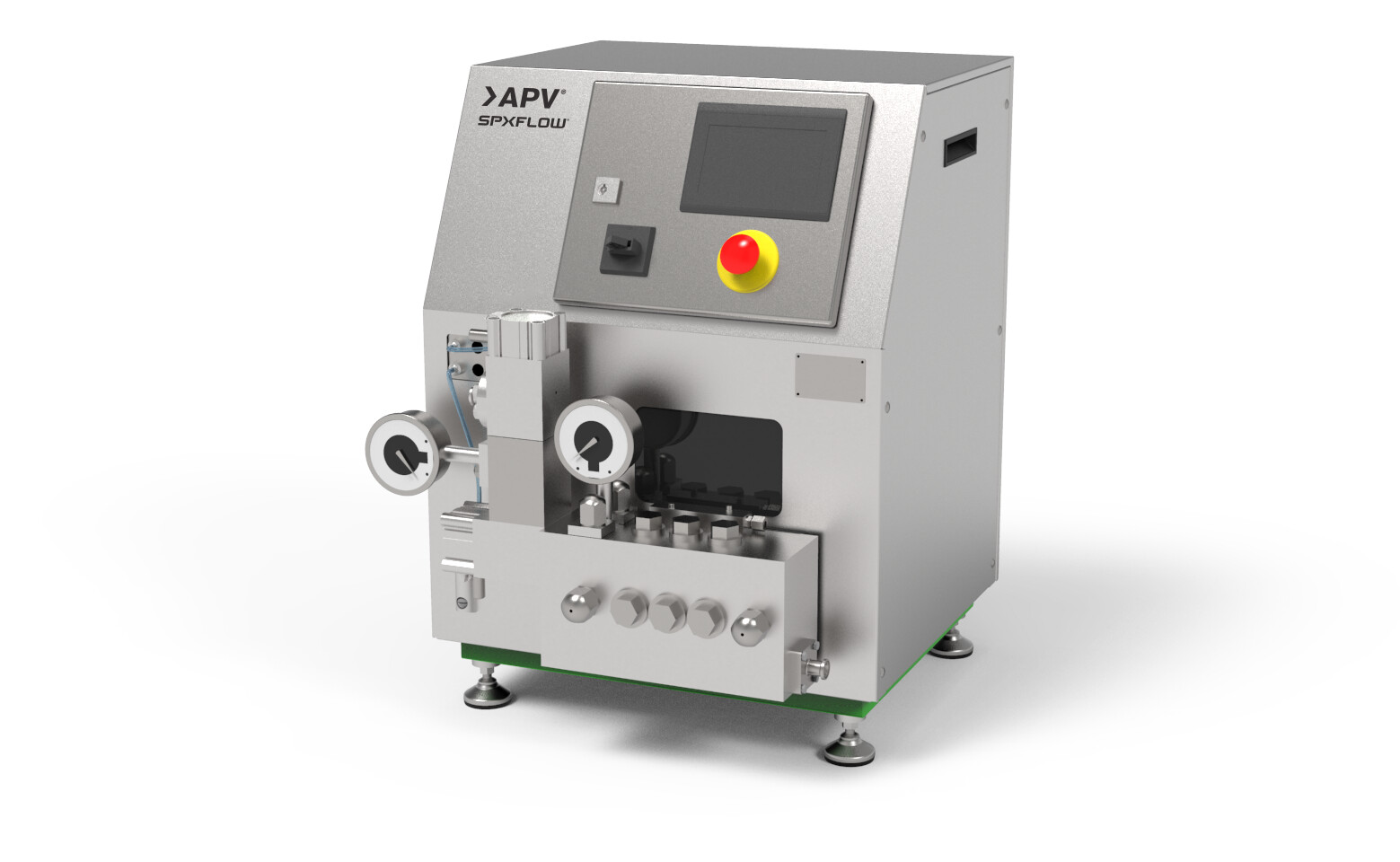

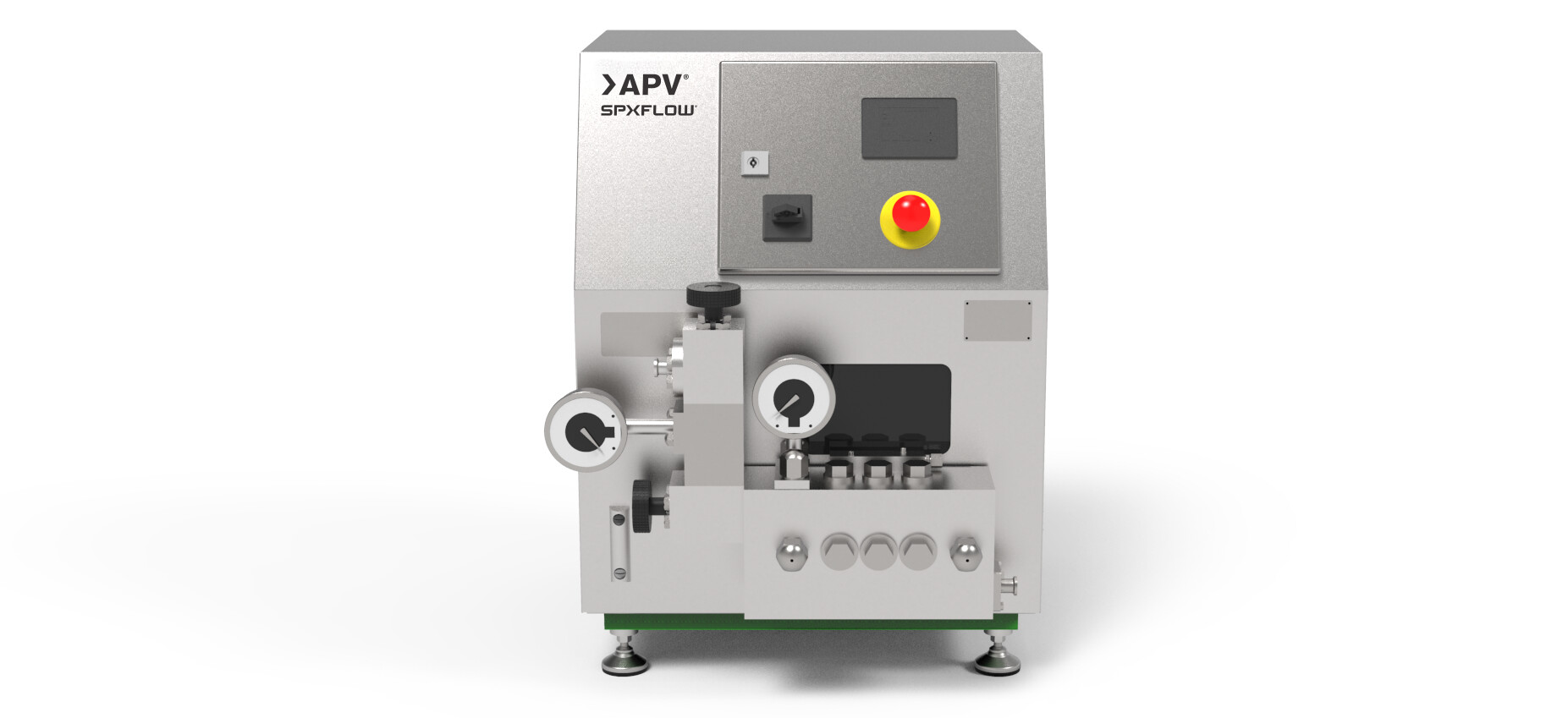

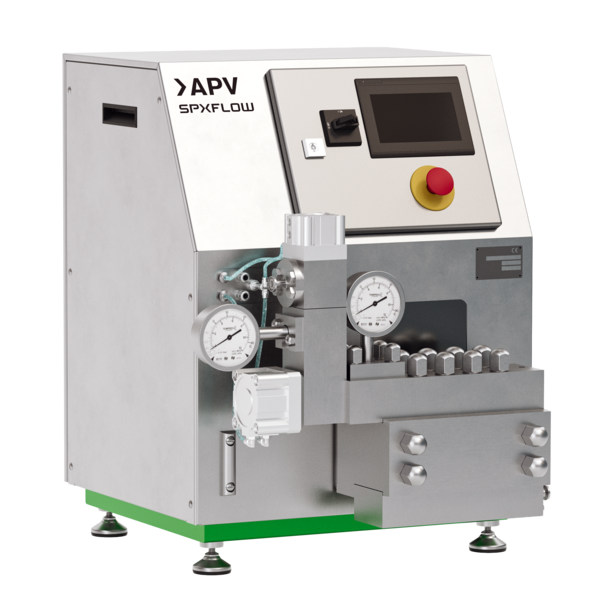

Máy đồng hóa APV® Pilot 4T
Hiệu năng nhỏ gọn cho việc kiểm chứng thực tế.
Máy đồng hóa APV® Pilot 4T thu hẹp khoảng cách giữa thử nghiệm trong phòng thí nghiệm và sản xuất quy mô lớn, cung cấp một giải pháp nhỏ gọn để trộn các chất lỏng không hòa tan như dầu và nước với tính linh hoạt về tốc độ dòng chảy và độ chính xác trong điều khiển.
Khả năng mở rộng
Được thiết kế cho quá trình đồng nhất hóa bằng bơm, một giai đoạn hoặc hai giai đoạn, máy Pilot 4T hỗ trợ sản xuất thí điểm và quy mô nhỏ với lưu lượng từ 20 đến 600 lph (5–158,5 gph) và áp suất lên đến 1.000 bar (14.500 psi). Cấu hình ba pít tông đảm bảo hiệu suất hoạt động trơn tru trong nhiều điều kiện khác nhau.
Thiết kế bền bỉ và hợp vệ sinh
Được chế tạo với đầu làm lạnh bằng thép không gỉ song pha và van đồng nhất hóa được tôi cứng (cacbua vonfram, Stellite hoặc gốm). Máy Pilot 4T được thiết kế cho quy trình CIP và SIP và có các vật liệu tiếp xúc với sản phẩm đạt tiêu chuẩn FDA, EN1935:2004 và GB4806. Chứng nhận 3-A có sẵn cho các mẫu có áp suất lên đến 600 bar.
Kỹ thuật vệ sinh
Khả năng làm sạch CIP hoặc SIP,
cấu trúc 3-A (lên đến 600 bar)
, vật liệu tiếp xúc sản phẩm đạt tiêu chuẩn FCM và FDA.
Lợi ích chính
Tính linh hoạt
- Kích thước nhỏ gọn
- Tốc độ dòng chảy có thể điều chỉnh với bộ điều khiển tốc độ biến đổi tích hợp.
- Có thể sử dụng cho bơm, vận hành một cấp hoặc hai cấp.
- Thiết kế dạng mô-đun, dễ dàng bổ sung thêm các tầng.
- Thích hợp cho sản xuất thử nghiệm hoặc sản xuất liên tục.
Hiệu suất cao
- Kết quả đồng nhất hóa tương đương với sản xuất quy mô lớn.
- Thiết kế ba pít tông mang lại sự ổn định tối đa.
- Phạm vi lưu lượng và áp suất rộng
Tích hợp thân thiện với người dùng
- Điều khiển bằng tay hoặc màn hình cảm ứng
- Tùy chọn PLC – lựa chọn Allen Bradley hoặc Siemens.
- Truyền động trực tiếp
- Bộ điều khiển tốc độ biến đổi tích hợp
- Không cần bộ khởi động và tủ điều khiển.
Kỹ thuật vệ sinh
- Khả năng làm sạch CIP hoặc SIP
- Cấu trúc loại 3-A (áp suất lên đến 600 bar)
- Vật liệu tiếp xúc sản phẩm tuân thủ tiêu chuẩn FCM của FDA
THÔNG SỐ KỸ THUẬT
| Phạm vi dung tích | Áp suất | ||||
|---|---|---|---|---|
| Đơn vị đo lường | Đơn vị của Hoa Kỳ | |||
| Kiểu | LPH | Thanh | GPH | PSI |
| 4T 12.38 | 20 – 100 | 1.000 | 5,2 – 26,5 | 14.500 |
| 4T 13.38 | 20 – 135 | 600 | 5,2 – 35,7 | 8.700 |
| 4T 18.38 | 50 – 300 | 400 | 13,2 – 79,3 | 5.800 |
| 4T 24.38 | 90 – 600 | 210 | 23,8 – 158,5 | 3.000 |
| Tổng trọng lượng | 395 KG | 870 LB |
| Trọng lượng tịnh | 275 KG | 610 LB |
| Số lượng pít tông | 3 |
| Kết nối | 20 mm | Đầu nối ba chấu 3/4″ hoặc 12 mm | Đầu nối ba chấu 1/2″ |
| Tốc độ dòng chảy nước bôi trơn | 80 (30*) LPH | 21 (8*) GPH * Tùy chọn bôi trơn nối tiếp |
| Lưu lượng nước làm mát | Không áp dụng |
| Quyền lực | 4 kW | 5.4 HP IE4 |
Kích thước
4T 12.38
4T 13.38 | 18.38 | 24.38
| KÍCH THƯỚC (Dài x Rộng x Cao) | ||
|---|---|---|
| Thể tích đóng gói | 12,38 | 13.38 | 18.38 | 24.38 |
| Máy tiêu chuẩn | 829 x 698 x 850 mm | 33 x 27 x 34” |
| 750 x 660 x 850 mm | 30 x 26 x 34” | |
| Được gắn trên khung | 829 x 761 x 1460 mm | 750 x 745 x 1460 mm |
| 33 x 30,5 x 58″ | 30 x 29,5 x 58″ | |
| Đóng gói trong thùng gỗ | 1360 x 1050 x 1300 mm | |
| 54 x 41 x 51″ | ||
| Thể tích đóng gói | 1,9 M3 | |
Tùy chọn
Các tùy chọn tiêu chuẩn:
- Máy đồng hóa hoặc máy bơm
- Một hoặc hai giai đoạn
- Điều khiển thủ công hoặc tự động (PLC tích hợp hoặc các thiết bị đầu cuối cho PLC bên ngoài)
- PLC Siemens hoặc Allen Bradley có màn hình cảm ứng
- Thiết kế vô trùng
- Kết nối xả áp suất cao
- Đồng hồ đo áp suất đầu vào
- Đồng hồ đo áp suất giai đoạn hai
- Lựa chọn vật liệu cho van bơm và van đồng hóa
- Gói điều khiển bôi trơn pít tông
- Bệ đỡ
Các tùy chọn đặc biệt:
- Van xả áp
- Bộ tài liệu hỗ trợ truy xuất nguồn gốc vật liệu, chứng nhận và tuân thủ cGMP.
- Được lắp đặt trên khung đỡ với bồn chứa, bơm và bộ trao đổi nhiệt.
Các ứng dụng chính
Quá trình đồng nhất hóa được sử dụng trong nhiều ngành công nghiệp, nhưng hiện nay phổ biến nhất là trong ngành thực phẩm và đồ uống, khi các nhà sản xuất thực phẩm đang tận dụng thị trường ngày càng phát triển cho các sản phẩm có giá trị dinh dưỡng cao hoặc sản phẩm có nguồn gốc thực vật. Các ứng dụng tiềm năng của máy đồng nhất hóa tốc độ dòng chảy thấp bao gồm:
- Dinh dưỡng và sức khỏe, đặc biệt là
- Sản phẩm từ sữa
- các lựa chọn thay thế từ thực vật
- Thực phẩm và nguyên liệu
- Hóa chất
- Công nghệ sinh học
- Dược phẩm
- Hệ thống tiệt trùng, UHT hoặc sấy khô OEM
Mục tiêu ứng dụng của quá trình đồng nhất hóa:
- Kiểm soát kích thước hạt để tạo ra nhũ tương mịn hơn, mượt hơn.
- Bề mặt hoàn thiện bóng cao
- Độ ổn định được cải thiện giúp giảm nhu cầu sử dụng chất phụ gia.
- Khả năng giữ nước được cải thiện
- Đặc tính màu sắc được cải thiện
- Nhũ tương đồng nhất
- Các loại kem và sữa dưỡng thể dễ thoa hơn
Sự ra đời của máy đồng hóa công suất thấp, lưu lượng thấp mang lại sự linh hoạt mới cho việc nghiên cứu, phát triển và thử nghiệm các phương pháp mới để ứng dụng quá trình đồng hóa nhằm gia tăng giá trị cho sản phẩm.
